Les bandes à fil tissé d'Ashworth sont idéales pour la transformation des aliments ou les applications industrielles.
WG Woven Wire Conveyor Belts
Les bandes à entraînement par friction Ashworth sont des bandes métalliques tissées entraînées par un tambour, par opposition à un pignon. Dans ce groupe de produits se trouvent une foule de bandes métalliques tissées, allant des conceptions de tissage conventionnelles les plus simples aux bandes de tissage composées les plus complexes et les plus serrées. Certaines de nos bandes les plus populaires sont présentées individuellement ci-dessous. Cependant, les possibilités de construction pour les bandes à entraînement par friction au parcours rectiligne sont pratiquement infinies, compte tenu du nombre de matériaux et de motifs de tissage différents disponibles. Contactez un associé Ashworth pour obtenir de l'aide dans le choix d'une bande à entraînement par friction droite spécialement adaptée à votre application.
REMARQUE : Nos bandes tissées sont mesurées pour la longueur sous tension.
WG Woven Wire Conveyor Belts
Spécifications
Options
Téléchargements
Spécifications
Spécifications techniques
| Spécifications techniques | Unité | |
|---|---|---|
| Matériau | Acier inoxydable, acier au carbone et galvanisé, alliages d'acier à haute température | |
| Largeur minimale | po. (mm) | 1,60 (40,6) |
| Largeur maximale | po. (mm) | 216,00 (5486,4) |
| Poids | En fonction du nombre de mailles et du calibre de fil | |
| Tension admissible | En fonction du nombre de mailles et du calibre de fil | |
| Surface de convoyage | Pleine largeur de la bande | |
| Taille d'ouverture (basée sur le nombre de mailles) | 40-70 % en fonction du nombre de mailles et du calibre de fil | |
| Méthode d'entraînement | Entraînement par friction sur tambours à face plate ou rouleaux terminaux | |
| Température maximale | °F (°C) | Jusqu'en 2012 (1100) en fonction des matériaux |
Calculateur de bande
Aucun résultat
Poids de la ceinture de base
Force de travail
Taille d’ouverture
Surface de zone ouverte
Zone ouverte à travers
Épaisseur estimée
Diamètre du tambour min
Besoin d'informations plus détaillées ?
Besoin d'informations plus détaillées ?
Besoin d'informations plus détaillées ?
Options
Options de produit
Tissage équilibré
Les bandes WG à tissage équilibré sont composées de spirales droite et gauche reliées par une tige de connecteur. Les bords sont soudés. Le choix de maillage pour les bandes WG est presque illimité et dépend des exigences de l'application, y compris le poids du produit et les exigences de support, ainsi que la température du processus.
Caractéristiques spéciales

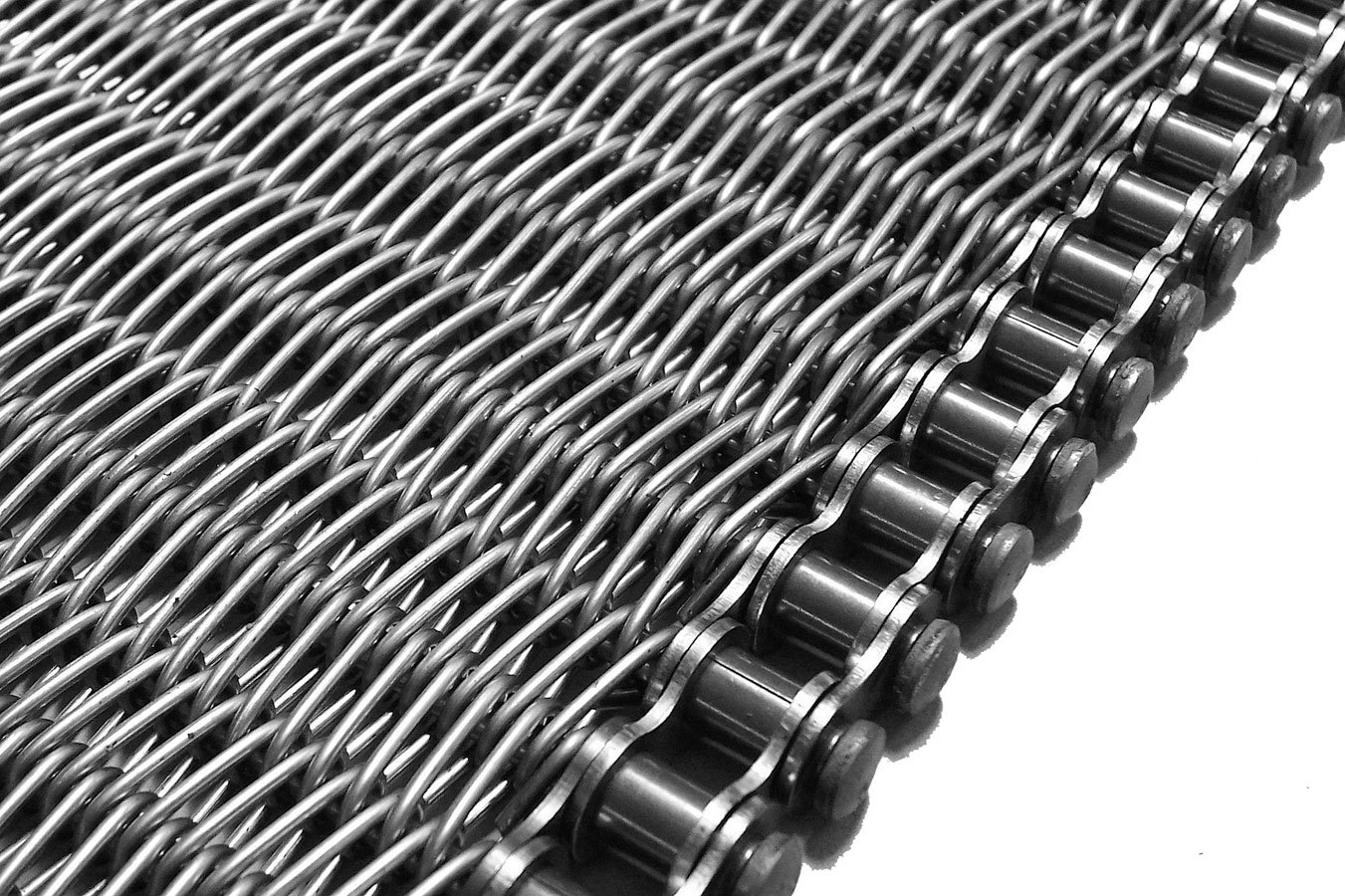

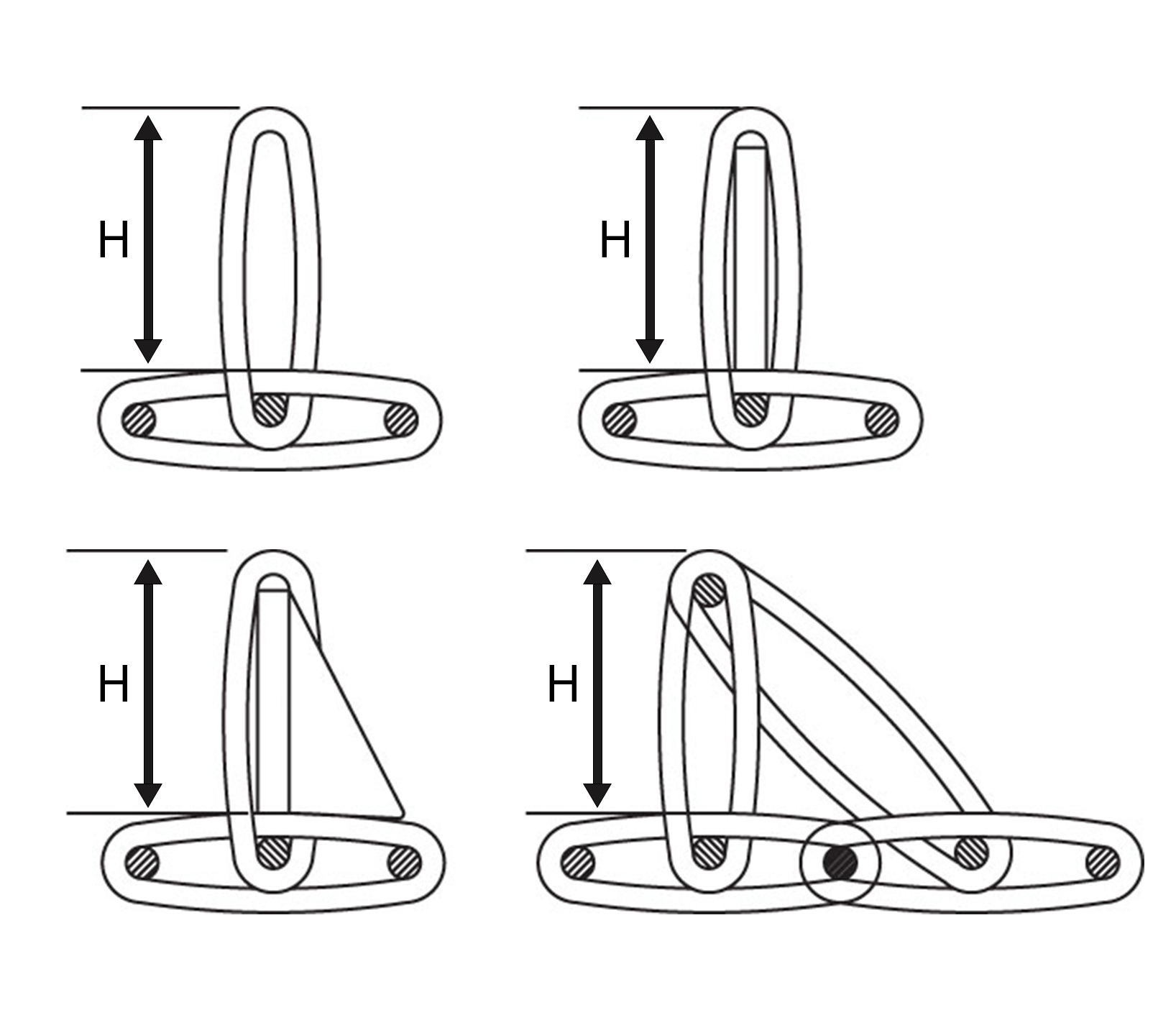

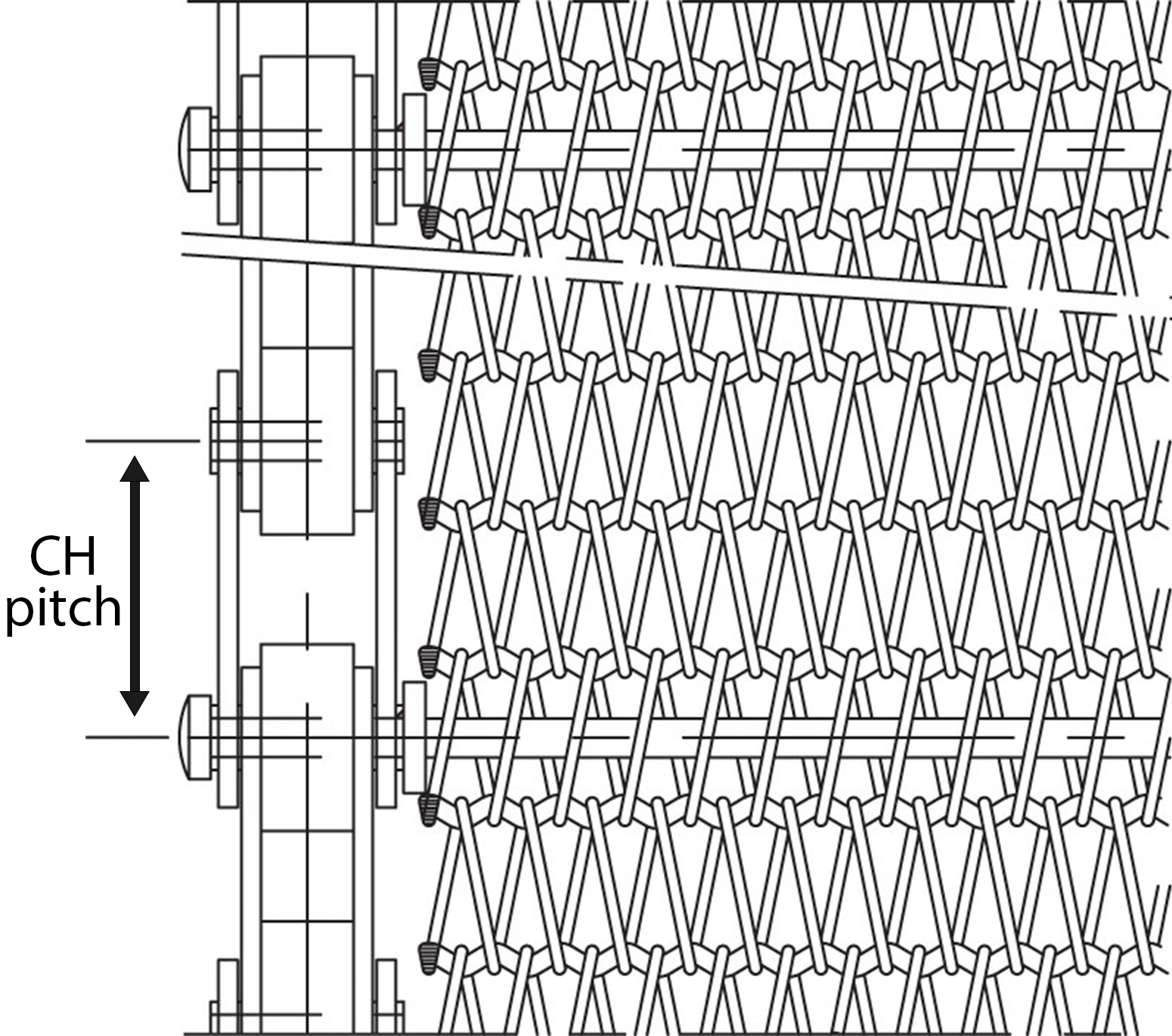

Les bandes WG peuvent être fabriquées avec des vols (Figure A) ou comme bandes de bord d'entraînement positif (figure B). Les chaînes standard sont à goupille creuse, en pas de 0,5 pouce (12,7 mm), 0,63 pouce (15,9 mm) ou 1 pouce (25,4 mm).
